在提高耐侧压性能的同时兼具高柔软性，能对应高频广频段带传送(DC ~ 110ghz)的高频电缆组件。 在电缆外部设计了柔软的护甲(侧压保护结构体)的微波用同轴电缆组件为各频段带准备了最合适的电缆。 端末连接器变化有丰富的选择。 我们还提供多种终端连接器，这些连接器支持以下功能： 同种连接器的插头插孔转换, 不同类型连接器的插头插孔转换, 无特性劣化的直角形状(角度可指定)。 等等都可对应。 根据端末形状和变化丰富的连接器，可对应各种各样的使用环境。

特点

  •        极富柔软性，能在广泛的周波频带使用的电缆组件。


  •        侧压加强加固类型。

  •        对温度变化和弯曲状态下，相位稳定性表现出色。

  •        采用可反复脱拔的精密连接器

  •        指定长度，可从1根开始短交期对应。相位调整也可根据您的要求对应。

用途

高频机器内外布线、测量器用引线等

构造

电缆结构

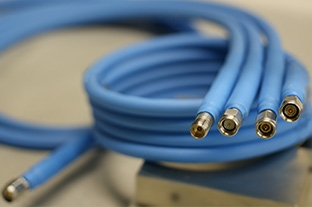

组件外观

连接器电缆组合表

Connector type 18
GHz		 N-P D ✔ ✔     ✔ ✔        
N-J E ✔ ✔     ✔ ✔        
N-LP DL(note 1) ✔ ✔     ✔ ✔        
N-LJ EL(note 1) ✔ ✔     ✔ ✔        
20
GHz		 SMA-P A ✔ ✔   ✔ ✔ ✔   ✔   ✔
 ～18GHz
SMA-J B ✔ ✔     ✔ ✔        
26.5
GHz		 3.5-P F ✔ ✔     ✔ ✔        
3.5-J G ✔ ✔     ✔ ✔        
3.5-LP FL(note 1)   ✔       ✔        
3.5-LJ GL(note 1)   ✔       ✔        
40
GHz		 2.92-P K   ✔ ✔ ✔   ✔ ✔ ✔    
2.92-J M   ✔ ✔ ✔   ✔ ✔ ✔    
2.92-LP KL(note 1)   ✔ ✔ ✔   ✔ ✔ ✔    
2.92-LJ ML(note 1)   ✔ ✔ ✔   ✔ ✔ ✔    
SMP-J SMP                    
50
GHz		 2.4-P Q     ✔ ✔     ✔ ✔    
2.4-J R     ✔ ✔     ✔ ✔    
2.4-LP QL(note 1)     ✔ ✔     ✔ ✔    
2.4-LJ RL(note 1)     ✔ ✔     ✔ ✔    
67
GHz		 1.85-P T       ✔       ✔    
1.85-J U       ✔       ✔    
1.85-LP TL(note 1)       ✔       ✔    
1.85-LJ UL(note 1)       ✔       ✔    
70GHz 1.85-P T70G       ✔       ✔    
1.85-J U70G
       ✔       ✔    
1.85-LP TL70G (note 1)       ✔       ✔    
1.85-LJ UL70G (note 1)       ✔       ✔    
110
GHz		 1.0-P X                 ✔  
1.0-J Y                 ✔  
1.0-ＬP XＬ(note 1)                 ✔  
1.0-ＬJ YＬ(note 1)                 ✔  
可适用电缆最大长度(m)(注2) 50 21 16 9 10 10 10 9 0.7 10
电缆标准最大长度(m)(注2) 20 21 5 2 10 10 5 2 0.3 1

(注1)关于绝对相位指定时的容许范围、端末90°以外的角度等的特殊规格，因为每次都需要决定式样，请随时与我们商谈。

(注2)关于超过电缆线标准最大长度(m)的组件时，请随时与我们商谈。
